V laboratoři L01 probíhá praktická část výuky Techniky vysokého napětí, dále měření v rámci bakalářských a diplomových prací a také testování zařízení elektrické distribuční soustavy v rámci spolupráce s průmyslovými podniky.

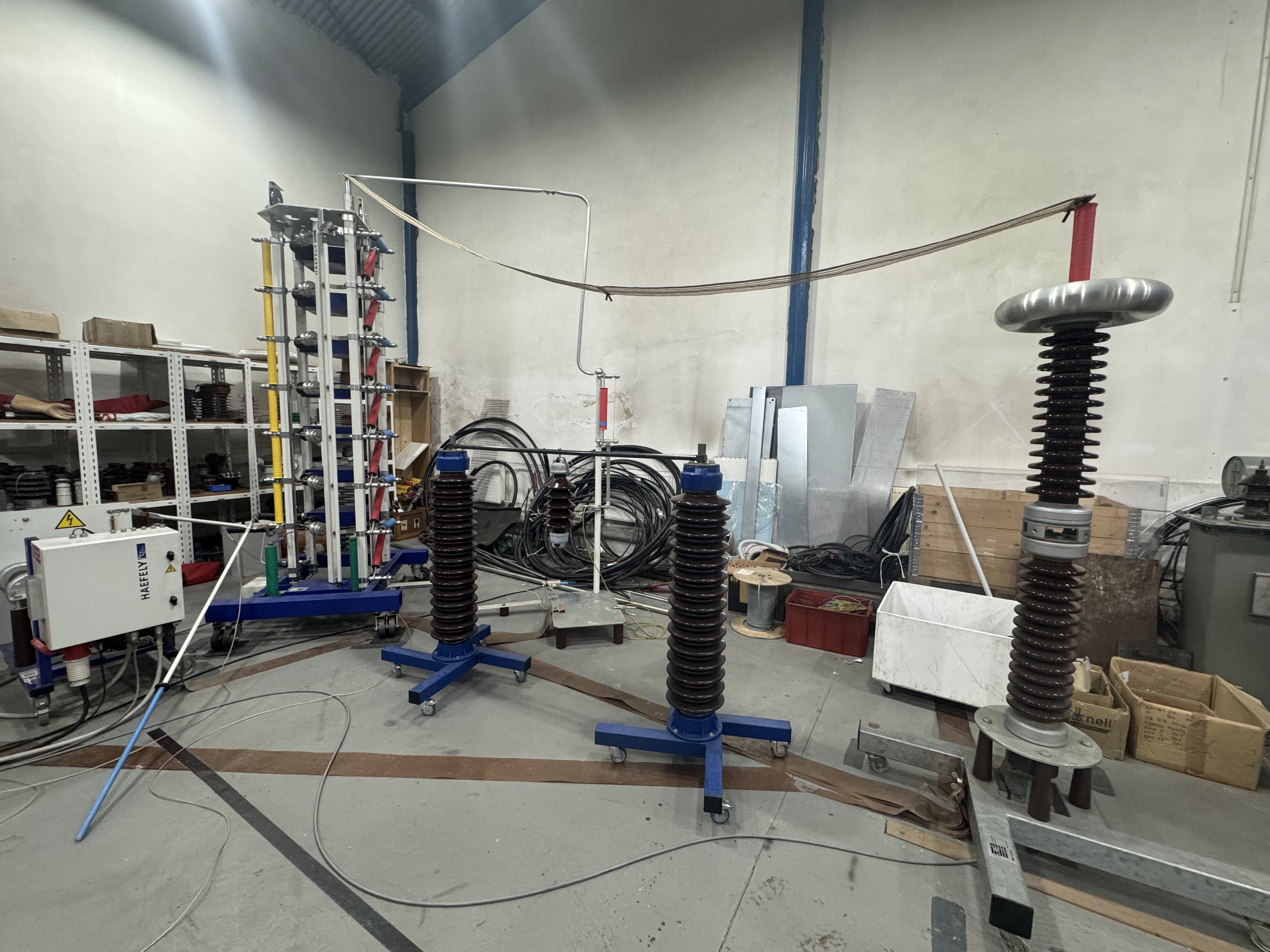

V laboratoři umístěný generátor SGSA 700/35 je schopen vytvářet VN impulzy například k účelu nasimulování účinků úderů blesků do elektrického vedení (simulace nejen jevů atmosférických, ale i spínacích) a slouží pro testování zařízení tvořícího elektrizační soustavu (transformátory, kabely, rozvaděče, průchodky, atd.) a pro studium chování izolačního systému v podmínkách, v nichž se může ocitnout.

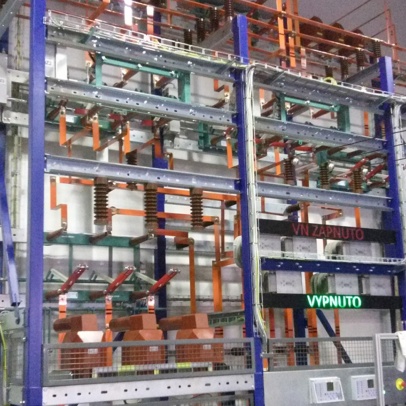

Součástí této laboratoře je zkušební kobková elektrická rozvodna se dvěma kobkovými vývody, dvojitým systémem přípojnic a maximálním napětím 35 kV. Oba vývody jsou monitorovány a řízeny pomocí digitálních ochran řady RELION od firmy ABB (dále dodala vysokonapěťové přístroje a řídicí systém 800xA), pro které je možné vytvořit nové konfigurace a následně otestovat jejich ochranné funkce. Díky dvojitému systému přípojnic lze demonstrovat manipulace rozvodny z běžného provozu v praxi, jako je například přepínání systému přípojnic nebo odstavení výkonového vypínače kvůli údržbě. Pomocí měřicích transformátorů proudu a napětí, které jsou v rozvodně nainstalovány, je možné provádět vyhodnocení jejich průběhů při poruchových stavech. V neposlední řadě rozvodna nabízí vzdálené ovládání pomocí systému SCADA (dispečerské řízení), kdy je možné manipulovat s přístroji a regulovat velikost napětí, aniž by obsluha byla přítomna v laboratoři.
Vybavení
- Generátor normalizovaného atmosférického impulzu napětí SGSA 700 kV / 35 kJ (impulz 1,2 / 50 µs) s rozšířením o generátor proudového impulzu (8 / 20 µs)
- Zkušební kobková elektrická rozvodna 35 kV.
Kapacita
Měření možno sledovat také z ochozu, prostor pro cca 20 osob.
Správce laboratoře
Ing. Jan Fulneček, Ph.D.
